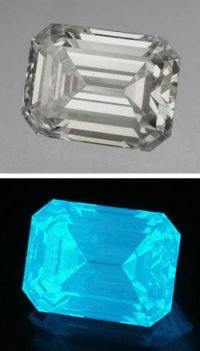

此颗4.23克拉IIb型钻石在照过短波紫外线(10秒钟左右)之前(上)与之后(下)的照片，下图具有强蓝色磷光反应。

II型合成钻石及某些天然钻石(包含IIb型)具有众所周知的磷光反应，在天然IIb型钻石中常会有持续几秒钟的磷光反应，但图中的这一颗4.23克拉祖母绿型切磨的钻石，却是一个特例，此颗钻石经GIA Carlsbad鉴定中心鉴定后得知此此颗钻石为IIb型钻石、成色为D、净度IF，在紫外线荧光灯下显现出很弱的荧光反应，在短波紫外线下照射5秒之后。此颗钻石展现出十分明亮的蓝色磷光反应，而磷光持续数分钟之久。

磷光光谱在500nm具有一吸收带(此为IIb型钻石为何会具有蓝色磷光反应的主要原因)，在紫外线照射后计时约60秒左右，500nm磷光吸收带仍可见，经计算此磷光吸收带的半衰期约在8.4秒，在相较之下Hope 钻石的500 nm吸收带的半衰期仅有1.8秒，在GIA鉴定中心300多颗IIb型钻石的数据库中，此颗钻石的磷光最持久，而它的500 nm 吸收带的半衰期及强度皆是目前最久最强的。

此颗钻石还有热发光(Thermoluminescence)的特性，它会吸收热能而将能量转换成光线。此颗钻石经由液态氮(-196℃)降温后，并同时以短波紫外线照射之后，当将钻石从液态氮中取出并升温后，此钻石会展现出闪亮的蓝色热发光，经过数秒钟的加温后，便展现出如前所述的长时效磷光反应。
